イラストレーターのベジェ曲線をDXF経由でSketchUpに読み込むとガタガタになって困った時
スクリーンショット 2015-07-04 15.21.08
Adobe Illustratorでデザインを考えて、SKetchUpにデータを渡して、3Dモデリングしようと思ったら、イラストレーターからDXFを書き出し、スケッチアップに読み込むわけなんだが、その時、直線なら問題ないけど、スムーズな曲線の場合は、SKetchUpに読み込んだときに、ガタガタの多角形になって困るじゃないか....

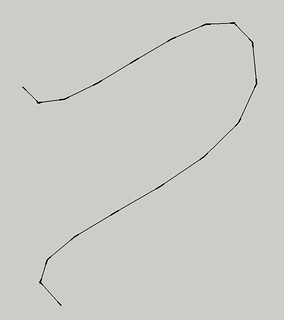

スクリーンショット 2015-07-04 15.21.33
ガタガタ(^^;)
これじゃ困る。SketchUp側で解決するのは、結構難しそうなので、イラストレーターで細かく多角形に分割して、近似してやるようが良さそう。

スクリーンショット 2015-07-04 15.23.48
曲線を選んでおいて、オブジェクトメニュー/パス/単純化...

スクリーンショット 2015-07-04 15.26.51
「単純化」と言いながら、このようにすると、アンカーポイントが増える

スクリーンショット 2015-07-04 15.27.55
さらに増やしたいときは、オブジェクトメニュー/パス/アンカーポイントの追加 を選ぶと....

スクリーンショット 2015-07-04 15.28.24
アンカーポイントが2倍になる。

スクリーンショット 2015-07-04 15.30.04
この時点では、アンカーポイントは曲線になっているので....

スクリーンショット 2015-07-04 15.31.37
再び、オブジェクトメニュー/パス/単純化... で、今度は「直線」を✓

スクリーンショット 2015-07-04 15.32.14
多角形になる。
これをDXFに書き出して、SketchUpで読み込んでやると....

スクリーンショット 2015-07-04 15.22.33
まあ、これで良かろう(^^)
これでもいやなら、スケッチアップ上で曲線を描き直すしか無いと思う、たぶん。

マニュアル本は、この2冊がお勧めです
